New Line Classic

Schiebetüre mit umlaufendem Alu Rahmen für Glas und Holz:
  • NL Classic Untere Laufschiene mit Fluegel 1

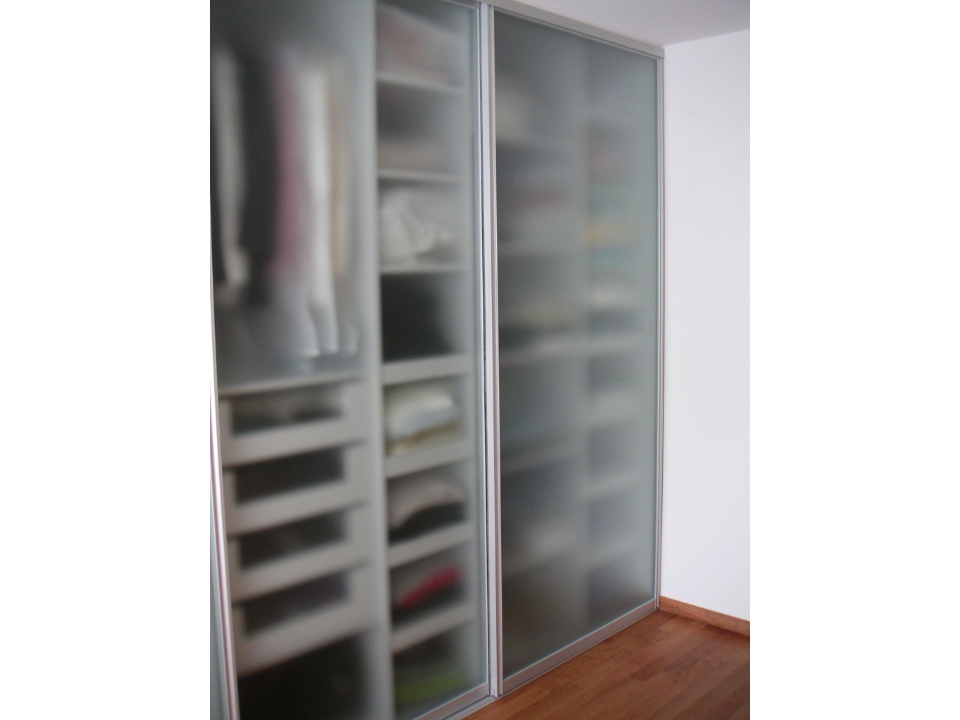

  • NL Classic mit Acryl

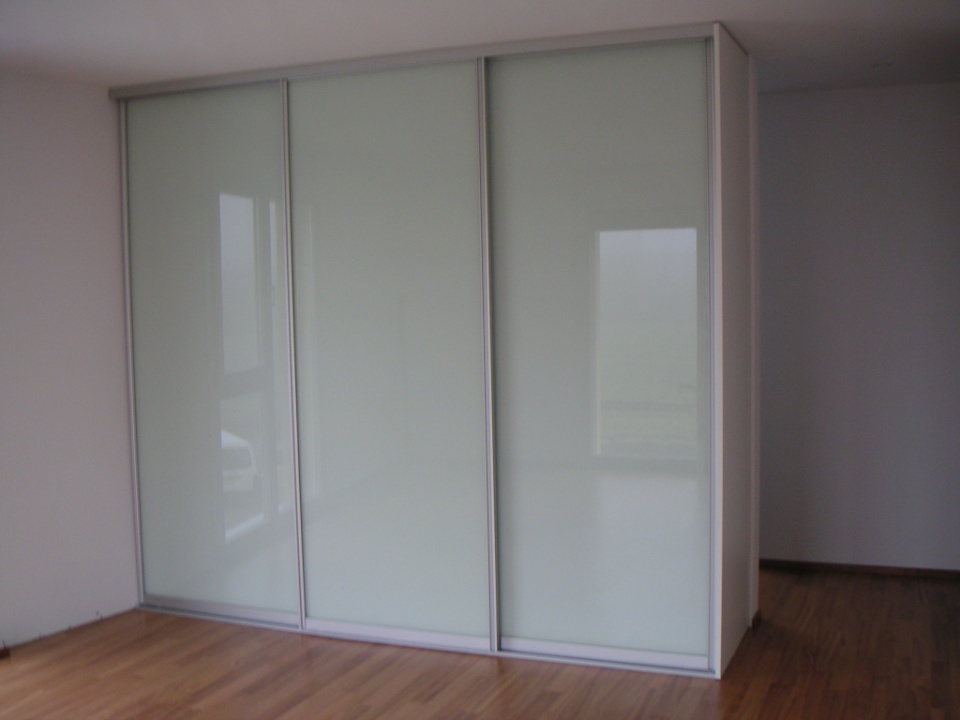

  • NL Classic mit Glas

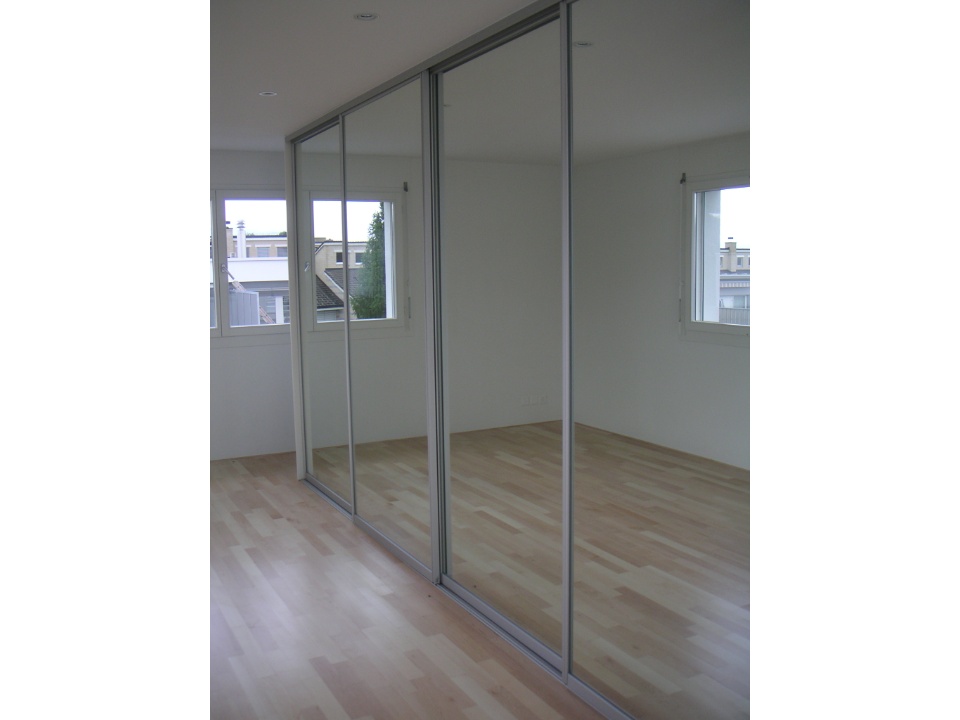

  • NL Classic mit Spielgel
  • NL Classic mit Unterbrechungsprofil 1
  • NL Classic Obere Fuehrungsschiene mit Fluegel
Beschreibung:

Für Raumhöhe Trennwände und begehbare Schränke, für Glas und Holzfüllung einsetzbar,
Flügelgewicht bis 80kg, Flügelbreite max. 2500mm, Laufwerk höhenverstellbar, für Raumhöhe bis 3000mm.
Profile werden fertig konfektioniert.

Geeignet für:

Glas/Acryl 4mm, 6mm Dicke
Holz/Span 10mm, 16mm (mit Falz), 19mm (mit Falz) Dicke


Grund Material:

Führungsschiene
  • New Line Fuehrungsschiene 1-Laeufig
  • New Line Fuehrungsschiene 2-Laeufig
  • New Line Fuehrungsschiene 3-Laeufig
Laufschiene
  • New Line Laufschiene 1-Laeufig
  • New Line Laufschiene 2-Laeufig
  • New Line Laufschiene 3-Laeufig
Senkrechtprofil + Glasprofil
  • New Line Classic Senkrechtprofil

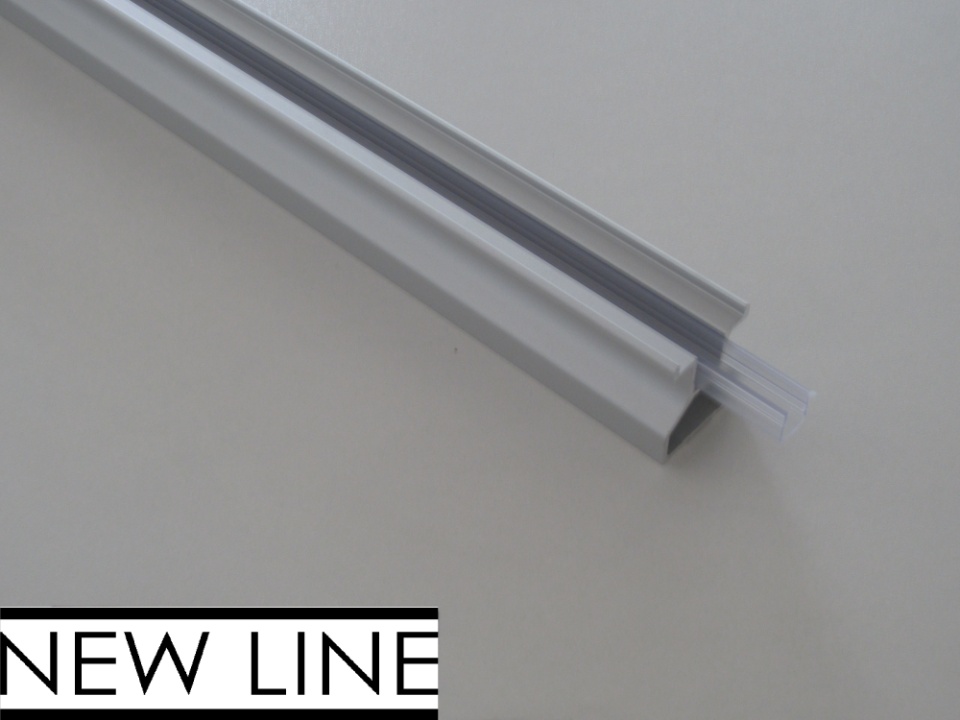

  • New Line Classic Glasprofil
Querprofile
  • New Line Classic Oberes Querprofil
  • New Line Classic Unters Querprofil mit Laufrolle
Beschlag
  • New Line Classic Beschlaege

Zusatz Material:

Unterbrechungsprofil
  • New Line Classic Unterbrechungsprofil
  • New Line Decoprofil zum aufkleben
Soft-Dämpfer
  • New Line Soft-Daempfer
Anschlag- und Bürstendichtung
  • New Line Anschlagdichtung
  • New Line Buerstendichtung
Spezial
  • New Line Classic Eckprofil
  • New Line Classic Senkrechtprofil fuer Schloss

Farben:

Alu farblos eloxiert (EV1) / Weiss (ähnlich RAL 9016)
  • New Line Aluminium farblos eloxiert EV1
  • New Line Weiss aehnlich RAL 9003
Zusätzliche Farben auf Anfrage.
Berechnung der Flügelgrösse:

Breite:
Bei 1 Flügel Einbaubreite = Wunschbreite
Bei 2 Flügel Einbaubreite : 2 + 16mm = Flügelbreite
Bei 3 Flügel Einbaubreite : 3 + 21mm = Flügelbreite
Bei 4 Flügel Einbaubreite : 4 + 24mm = Flügelbreite
Bei 5 Flügel Einbaubreite : 5 + 26mm = Flügelbreite
Bei 6 Flügel Einbaubreite : 6 + 28mm = Flügelbreite
Die Flügelbreite können auch individuell gestaltet werden

Höhe:
Einbauhöhe - 46mm = Flügelhöhe

Grösse Füllung für Holz oder Glas:
Breite Flügelbreite - 40mm = Füllungsbreite
Höhe Einbauhöhe - 98mm = Füllungshöhe


Achtung bei Schubladenauszüge etc.

Downloads für New Line Classic:

Zusammenbau mit Holzfüllung
Zusammenbau mit Glasfüllung
Montage
